200吨单柱液压机

发布时间:2018-10-09 20:13:00
浏览量:157次

可按要求定制生产200吨单柱液压机,以下图片是200吨单柱液压机仅供参考:

厂家定制生产200吨单柱液压机

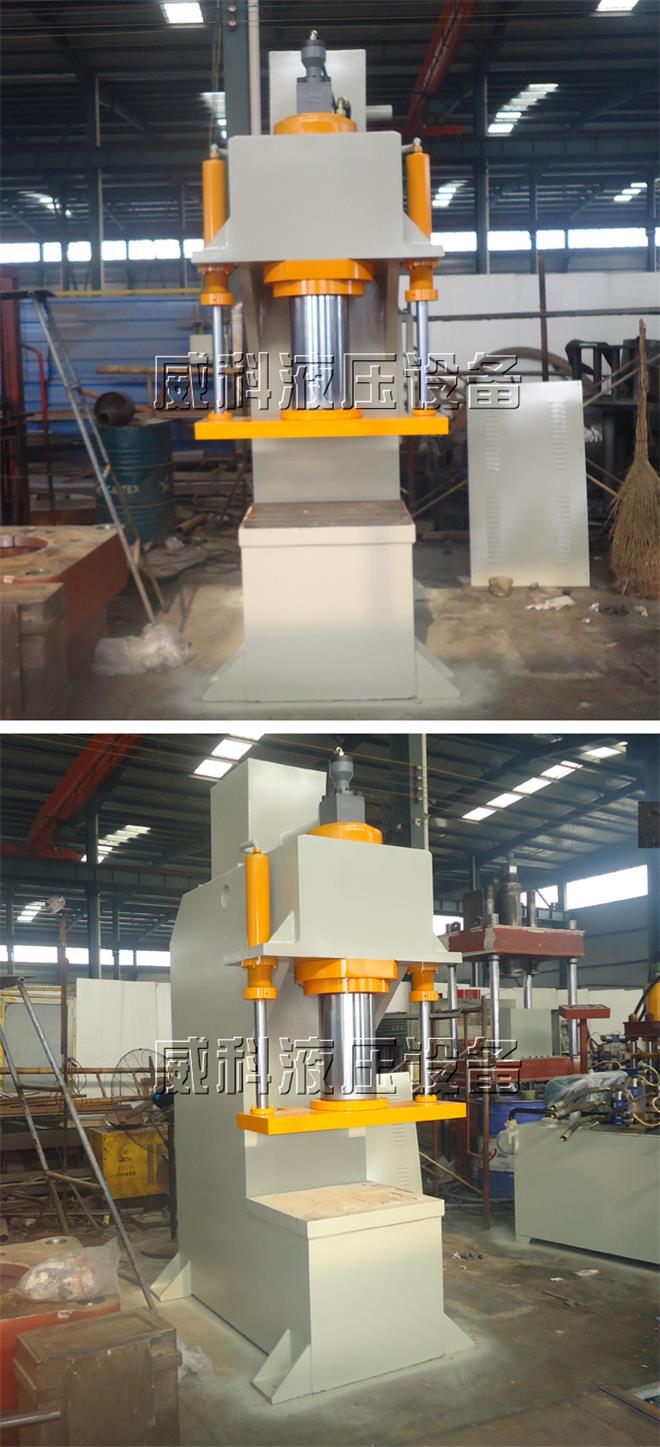

威科液压200吨单柱液压机实图拍摄

我公司生产是200吨单柱液压机介绍:

1.1、单柱液压机机身为C型单臂式结构,采用全钢板CO2焊接,焊接后通过回火时效处理,确保机身永不变形.,本机具有外型美观,操作方便,可扩宽工作范围,利用三面空间,加长液压缸行程(可选装)

※适用领域:主要适用于轴类零件,型材的校正和轴套类的零件的压装,板材零件的弯曲、压印、套形,简单零件的拉伸塑料制品,机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业及三资企业装配流水线等行业使用。

1.2、液压机的压制缸吨位由一只活塞缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。
1.3、液压机的工作台与滑块上均有T形槽,便于用户模具安装。


200吨单柱液压机的液压系统

2.1、液压系统装置在液压机的机身右侧。
2.2、液压系统采用插装集成系统,动作灵敏,工作可靠,密封性能好。
2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成,油箱由钢板焊接。油箱采用封闭式油箱,吸油区和回油区分开、油箱设有清洗窗口和放油塞,使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器,确保油的清洁度,保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠,不渗不漏。液压机主要管路采用法兰连接和抗震管夹。


200吨单柱液压机的电气控制系统

3.1、独立的电气柜,内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号,限位开关与压机动作实现程序联锁。
3.3、液压机设有集中控制面板,面板上布置有必要的操作按钮和选择开关。


200吨单柱液压机的操作方式

4.1、压力机设有点动、半自动操作方式。
4.2、液压机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外,还应有双手压制、回程、停止、急停等按钮。


200吨单柱液压机的安全保护装置

5.1、设置急停按钮,按下急停按钮,压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。

六、液压机的设备工作环境

6.1、液压机的电源:三相380v 50HZ
6.2、工作环境温度:0~40℃


200吨单柱液压机技术参数:

项目型号:yq41-200吨单柱液压机单位
公称压力2000kn
系统压力25mpa
油缸行程600mm
最大开口高度680mm
喉深200mm
空载速度50mm/s
工作台有效面积1000x500mm
电机功率11kw
工作台距地面高度500mm
