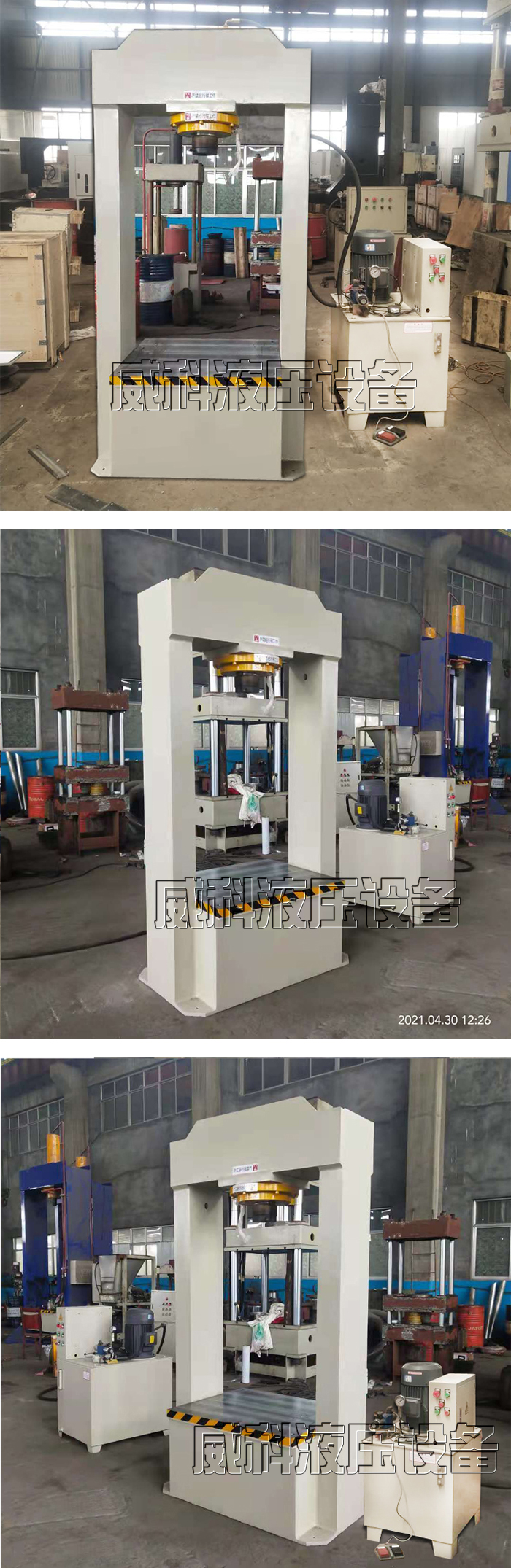

公司可按用户要求定制生产80吨龙门液压机,以下龙门液压机的图片及参数仅供参考;
80吨龙门液压机介绍:
一、主要机械部件、机构:
80吨龙门架全钢性结构,经振动时效处理使机械变形量小,机架设计经由有限元设计,具有高刚性、高精度。龙门式液压机工作台能上下移动,大大扩展了机器开合高度,使用更方便。由主缸、液压动力系统及电器系统等部件组成。工作台采用优质钢板焊接而成,确保可靠性和耐用性。
二、80吨龙门液压机的系统:
2.1 本机有独立的液压动力机构,由泵、电机、阀集成块、油箱等组成,动力机构中包括油液过滤,液位显示等多种装置。
2.2 液压系统采用二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统,确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀,调整主缸上腔压力。
2.3 主油泵为轴向柱塞泵,性能稳定。
2.4 油箱为钢板焊接结构,设有油标便于观测油位,空气滤清器、阀集成块等在油箱盖板上方有序排列。
2.5 主要液压管路采用法兰连接,并设有布局合理的抗震管夹,以防止高压管道的震动和泄漏,管道安装前进行酸洗和钝化处理,以保证油液的清洁度。
2.6 压力表:本机使用抗震压力表,不易损坏,电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到保护作用。
2.7 压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油,使系统始终保持在设定压力内,到达超压保护作用。
80吨龙门技术参数:(以下参数仅供参考)
项目 | 型号:ym22-80t | 单位 |
公称压力 | 800 | kn |
系统最大压力 | 25 | mpa |
油缸行程 | 600 | mm |
开口高度 | 800 | mm |
速度 | 40-60 | mm/s |
工作台有效面积 | 800*600 | mm |
电机功率 | 5.5 | KW |
