250吨单柱液压机

发布时间:2018-10-10 10:35:13
浏览量:140次

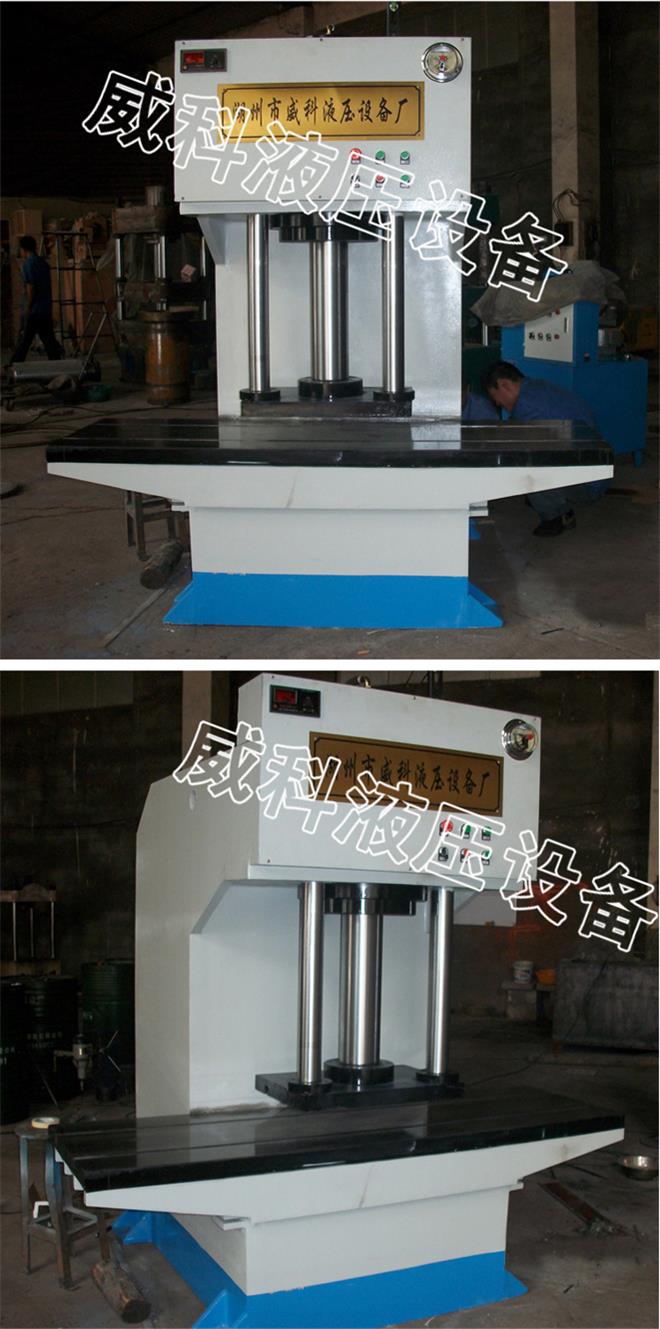

250吨单柱液压机实图拍摄,以下图片仅供参考,盗图必究:



250吨单柱液压机该设备又称C型液压机,钢性好,结构简单操作方便,特点是为开式结构,可以三面接近工作区
,因此装卸模具和工作方便,整机部分介绍如下:
1、 机身
机身由两侧主侧板和主板焊接成型,形成 一个封闭的钢性框架承受液压机工作时的作用力,动梁和主缸活塞杆连接,以立柱为导向上下移动。
动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽,供安装模具用。

2、 行程限位装置
行程限位装置由导向板和行程开关ME-8108组成。分别分为上限位开关,快速转慢速开关和下限位开关,共三个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后,应将锁紧螺母锁紧。在定压成型中,下开关只能做下端极限
位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,开关由时间继电器控制,起到超压保护作用。



250吨单柱液压机技术参数:

项目型号:yq41-250单柱液压机单位
公称压力2500kn
系统最大压力25mpa
油缸行程500mm
开口高度 700mm
喉深300mm
空载速度35mm/s
工作台有效面积1100x600mm
电机功率 11kw
工作台距地面高度500mm
