500吨三梁四柱液压机

发布时间:2018-12-29 11:14:26
浏览量:228次

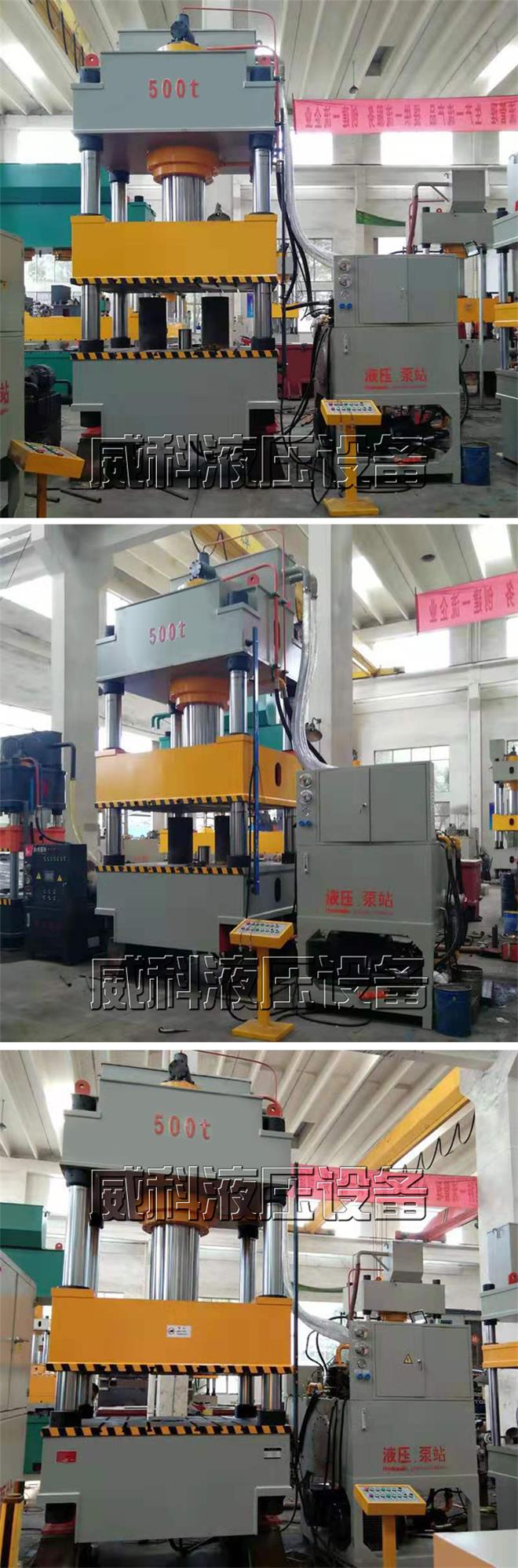

威科液压机定做生产500吨三梁四柱液压机,以下为500吨四柱液压机参考图片:


可按要求定做生产500吨三梁四柱液压机

供应快速500吨四柱液压机

我公司生产的500吨三梁四柱液压机用途及优点:

500吨液压机主机采用三梁四柱式结构。机床分工作台、立柱、滑块、上横梁等几部分;机身、上横梁、滑块、工作台等为45号整体铸钢,整机的设计全部采用计算机优化设计,从而使机床的强度、刚度好,同时兼顾外形美观;滑块下平面、工作台上平面均设有T型槽用于固定模具。

 工作油缸置于上横梁内。主缸通过台肩和锁紧法兰与上横梁连接,液压机活塞杆与滑块连接。主油缸缸体采用35#锻钢,以保证材质的均匀性,油缸内孔精加工后滚压,以提高表面硬度,增加耐磨性,提高表面粗糙度,以利密封;活塞杆及四根立柱均采用45#锻钢,经退火处理后粗加工,表面精加工、镀硬铬、精磨而成,精度高,耐磨性好。

500吨液压机液压传动系统是由能量转换装置(包括油缸、电机、泵等)、能量调节控制装置(包括控制阀集成块、充液系统、各种压力阀等)、辅助装置(包括油箱、管路)及液压附件(如滤油器、法兰、接头、压力表、液位计压力表、管路等),借助电气系统的控制完成各种动作的循环。主油泵采用恒功率高压柱塞泵,额定压力为31.5MPa。主系统采用插装阀系统,该系统结构紧凑,动作灵敏可靠,抗污染能力强,液流阻力小,维修方便,寿命长。插装集成阀采用国内优质产品,该阀组中的先导电磁阀采用国内优质产品。


500吨三梁四柱液压机技术参数:

项目型号:yq32-500吨三梁四柱液压机单位
公称压力500kn
系统最大压力25mpa
滑动梁行程700mm
最大开口高度1000mm
空载速度90mm/s
压制速度10-15mm
工作台有效面积1200x1000mm
电机功率37kw

500吨四柱液压机可选装置:


1、静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。


2、电机控制部分有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。


3、主缸下腔控制块设有防滑下落装置及安全阀,滑块可静止在任意位置,防止滑块失控下滑。


4、超载保护:液压系统回路设有安全阀,油压超过设定值时液压系统自动溢流限压,保护设定值可调,确保压机不会超载工作。


5、超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。
